A soldagem é um processo crítico na fabricação de vasos de pressão, que são usados em uma ampla gama de indústrias, como petróleo e gás, processamento químico e geração de energia. Como fornecedor líder de aço para vasos de pressão, entendemos a importância de usar as técnicas de soldagem corretas para garantir a segurança e a confiabilidade desses vasos. Nesta postagem do blog, exploraremos as diversas técnicas de soldagem para aço para vasos de pressão, discutindo suas vantagens, limitações e aplicações.
1. Soldagem por arco metálico blindado (SMAW)

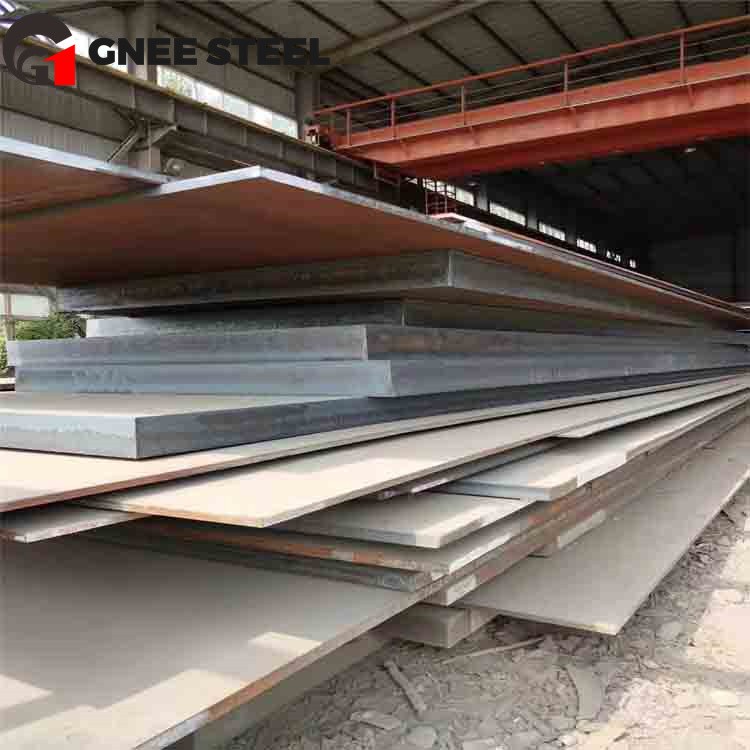

A soldagem a arco de metal blindado, também conhecida como soldagem eletromagnética, é um dos processos de soldagem mais antigos e amplamente utilizados. Envolve o uso de um eletrodo consumível revestido com um fluxo que fornece um gás de proteção para proteger a poça de fusão da contaminação atmosférica. O SMAW é um processo versátil que pode ser usado em uma variedade de aços para vasos de pressão, incluindoChapa de aço para caldeira ASTM A662 grau C.
Vantagens
- Portabilidade: O equipamento SMAW é relativamente simples e portátil, tornando-o adequado para trabalhos de soldagem e reparo no local.
- Versatilidade: Pode ser utilizado em todas as posições e em uma ampla gama de espessuras.
- Custo-benefício: O equipamento e os eletrodos são relativamente baratos, tornando-os uma opção econômica para projetos de pequena escala.
Limitações
- Baixa taxa de deposição: Comparado com alguns outros processos de soldagem, o SMAW tem uma taxa de deposição relativamente baixa, o que significa que leva mais tempo para concluir uma solda.
- Requisito de habilidade: Requer um alto nível de habilidade do soldador para produzir soldas de alta qualidade, especialmente em posições desafiadoras.
- Comprimento limitado do eletrodo: Os eletrodos possuem comprimento limitado, o que requer trocas frequentes de eletrodo durante o processo de soldagem.
2. Soldagem a arco de gás tungstênio (GTAW)
A soldagem a arco de gás tungstênio, também conhecida como soldagem TIG (Tungsten Inert Gas), usa um eletrodo de tungstênio não consumível para produzir a solda. Um gás inerte, como argônio ou hélio, é usado para proteger a poça de fusão da contaminação atmosférica. GTAW é frequentemente usado para soldar componentes de vasos de pressão de paredes finas e para aplicações onde soldas de alta qualidade são necessárias.
Vantagens
- Soldas de alta qualidade: GTAW produz soldas limpas de alta qualidade, com excelente aparência e baixos níveis de porosidade.
- Precisão: Permite o controle preciso da poça de fusão, tornando-a adequada para soldagem de materiais finos e geometrias complexas.
- Sem batalha: Ao contrário do SMAW, o GTAW não produz escória, o que reduz a necessidade de limpeza pós-soldagem.
Limitações
- Baixa taxa de deposição: Semelhante ao SMAW, o GTAW tem uma taxa de deposição relativamente baixa, o que pode torná-lo demorado para projetos de grande escala.
- Custo do equipamento: O equipamento para GTAW é mais caro que o SMAW e requer uma configuração mais complexa.
- Requisito de habilidade: GTAW exige um alto nível de habilidade e destreza do soldador, especialmente ao soldar em posições difíceis.
3. Soldagem a arco metálico a gás (GMAW)
A soldagem a arco de metal a gás, também conhecida como soldagem MIG (Metal Inert Gas), usa um eletrodo de arame consumível e um gás de proteção para proteger a poça de fusão. GMAW é uma escolha popular para soldagem de aços para vasos de pressão devido à sua alta taxa de deposição e facilidade de uso.
Vantagens
- Alta taxa de deposição: GMAW possui alta taxa de deposição, o que permite soldagem mais rápida em comparação ao SMAW e GTAW.
- Facilidade de uso: É relativamente fácil de aprender e operar, tornando-o adequado tanto para soldadores experientes quanto para novatos.
- Boa qualidade de solda: GMAW pode produzir soldas de alta qualidade com boas propriedades mecânicas.
Limitações
- Limitado a determinadas posições: GMAW é mais adequado para posições planas e horizontais, embora técnicas especiais possam ser usadas para soldagem vertical e suspensa.
- Requisito de gás de proteção: O uso de gás de proteção aumenta o custo e a complexidade do processo de soldagem.
- Respingos: GMAW pode produzir respingos, o que requer limpeza pós-soldagem.
4. Soldagem por Arco Submerso (SAW)
A soldagem por arco submerso é um processo de soldagem de alta produtividade comumente usado para soldar componentes de vasos de pressão com paredes espessas. No SAW, o arco fica submerso sob uma camada de fluxo granular, que fornece proteção e ajuda a controlar a poça de fusão.
Vantagens
- Alta taxa de deposição: O SAW possui uma das maiores taxas de deposição entre os processos de soldagem, tornando-o ideal para soldagem de materiais espessos.
- Boa qualidade de solda: Produz soldas de alta qualidade com excelentes propriedades mecânicas e baixos níveis de porosidade.
- Automação: O SAW pode ser facilmente automatizado, o que aumenta a produtividade e reduz os custos de mão de obra.
Limitações
- Limitado a posições planas e horizontais: SAW é usado principalmente para soldagem plana e horizontal e não é adequado para soldagem em outras posições.
- Manipulação de fluxo: O uso de fluxo granular requer manuseio e armazenamento adequados, podendo gerar poeira durante o processo de soldagem.
- Custo do equipamento: O equipamento para SAW é relativamente caro e requer uma configuração mais complexa.
5. Fluxo - Soldagem por arco tubular (FCAW)
Flux - Cored Arc Welding é uma variação do GMAW que usa um eletrodo de fio tubular preenchido com fluxo. O FCAW pode ser usado com ou sem gás de proteção, dependendo do tipo de fio fluxado utilizado.
Vantagens
- Alta taxa de deposição: O FCAW possui alta taxa de deposição, semelhante ao GMAW, o que permite uma soldagem rápida.
- Boa penetração: Proporciona boa penetração, tornando-o adequado para soldagem de materiais espessos.
- Versatilidade: O FCAW pode ser usado em todas as posições e é adequado para uma ampla variedade de aços para vasos de pressão, incluindoAço de qualidade para vaso de pressão A517GrAeAço de qualidade para vaso de pressão P500QH.
Limitações
- Respingos: FCAW pode produzir mais respingos do que GMAW, o que requer limpeza pós - soldagem.
- Resíduo de fluxo: O resíduo de fluxo pode ser difícil de remover, especialmente em algumas aplicações.
- Necessidade de gás (para alguns tipos): Alguns tipos de fios fluxados requerem o uso de gás de proteção, o que aumenta o custo e a complexidade do processo de soldagem.
Considerações para soldagem de aço em vasos de pressão
Ao soldar aço para vasos de pressão, vários fatores precisam ser considerados para garantir a qualidade e integridade das soldas. Estes incluem:
- Propriedades dos materiais: Diferentes aços para vasos de pressão possuem diferentes composições químicas e propriedades mecânicas, o que pode afetar o processo de soldagem. É importante selecionar a técnica de soldagem e o material de enchimento apropriados com base no tipo de aço específico.
- Preparação pré-soldagem: A preparação adequada da pré-soldagem, como limpeza do metal base, chanfro das bordas e pré-aquecimento (se necessário), é essencial para garantir uma boa qualidade da solda.
- Parâmetros de soldagem: Os parâmetros de soldagem, como corrente, tensão, velocidade de deslocamento e vazão de gás, precisam ser cuidadosamente controlados para atingir a qualidade de solda desejada.
- Tratamento pós-soldagem: O tratamento pós-soldagem, como o tratamento térmico, pode ser necessário para aliviar tensões residuais e melhorar as propriedades mecânicas das soldas.
Conclusão
Selecionar a técnica de soldagem correta para o aço de vasos de pressão é crucial para garantir a segurança e a confiabilidade dos vasos de pressão. Cada técnica de soldagem tem suas próprias vantagens e limitações, e a escolha da técnica depende de fatores como o tipo de aço, a espessura do material, a posição de soldagem e a qualidade de solda exigida. Como fornecedor de aço para vasos de pressão, temos o compromisso de fornecer aos nossos clientes produtos de aço de alta qualidade e suporte técnico para ajudá-los a tomar as decisões corretas em seus processos de soldagem.
Se você estiver no mercado de aço para vasos de pressão ou tiver dúvidas sobre técnicas de soldagem, encorajamos você a entrar em contato conosco para uma discussão detalhada. Nossa equipe de especialistas está pronta para ajudá-lo a selecionar as soluções de aço e soldagem mais adequadas para suas necessidades específicas.
Referências
- AWS D1.1/D1.1M:2020, Código de Soldagem Estrutural - Aço
- Código ASME para caldeiras e vasos de pressão, Seção IX, Qualificações de soldagem e brasagem
